Katlanır Bomlu Kamyon Vinci
Taşıma aracını sahada kendi yükünü kaldırabilen bir çalışma birimine dönüştürür.
- 8 / 13 / 16 / 20 / 30 tonTamamladığımız katlanır bomlu model kapasiteleri
- Mafsallı geometriYol konumunda araç üzerinde toplanan bom düzeni
- Göreve özelYük, yarıçap, taşıyıcı ve saha birlikte değerlendirilir
Bu rehberde neler var?
Katlanır bomlu vinç neyi değiştirir
Katlanır bomlu kamyon vinci, taşıma aracına yükü kendi imkânıyla alma ve indirme yeteneği kazandırır. Mafsallı bom yolculukta araç üzerinde toplanır, çalışma noktasında açılır ve yükü kamyon kasası ile saha arasında taşır. Bu düzen özellikle ayrı bir yükleme makinesinin bulunmadığı teslimatlarda değerlidir. Ancak aracın kendi kendine yükleme yapabilmesi, her konumda aynı yükü kaldıracağı anlamına gelmez; görev, yük tablosundaki uygun çalışma noktasıyla eşleşmelidir.
Ürünün temel avantajı yalnız yer tasarrufu değildir. Taşıma ve kaldırmanın aynı iş akışında buluşması; ayrı ekipman çağırma, ekipmanlar arasında yük devretme ve sahada ikinci bir operatör düzenleme ihtiyacını azaltabilir. Buna karşılık vinç üst yapısı aracın taşıdığı sabit bir kütledir ve kasa alanı, faydalı taşıma kapasitesi, dingil dağılımı ile yol boyutlarını etkiler. Bu nedenle satın alma kararı kaldırma ihtiyacı kadar lojistik planla da ilgilidir.
Mafsalların görevi
Katlanır geometri, ana bom ile eklemli kolların pimli mafsallar çevresinde hareket etmesine dayanır. Silindirlerin ürettiği doğrusal hareket, bağlantı geometrisi üzerinden açısal harekete dönüşür. Her mafsal erişim esnekliği sağlarken pim, burç, kaynaklı kulak ve hortum güzergâhı gibi yeni kontrol noktaları oluşturur. Tasarımın başarısı yalnız bomun ulaşmasına değil, bütün hareket boyunca parçaların birbirine, araca ve yüke çarpmadan çalışmasına bağlıdır.
Kapasiteyi doğru okumak
Bu sayfadaki 8, 13, 16, 20 ve 30 ton ifadeleri Terra Cranes'in tamamladığı katlanır bomlu modelleri gösterir. Bunlar her yarıçapta geçerli sabit kaldırma değerleri veya hazır stok seçenekleri olarak okunmamalıdır. Yeni proje; gerçek yük, yatay uzaklık, kaldırma yüksekliği, araç bilgisi, ayak açıklığı ve kullanım çevrimiyle yeniden değerlendirilir. Müşterinin doğru karşılaştırma yapabilmesi için teklif yalnız bir kapasite etiketiyle değil, görev noktaları ve konfigürasyonla birlikte ele alınır.
Görev senaryosunu doğru tarif etmek
İlk senaryo, aracın depoda yüklenip müşterinin sahasında kendi yükünü indirmesidir. Burada yalnız yükün kütlesi değil, kasadaki konumu, indirme tarafı, yol kenarı veya avlu genişliği ve ayakların açılabileceği alan önem taşır. Yük aracın arkasına bırakılacaksa gereken geometri, yalnız yan tarafa indirilecek bir paletinkinden farklıdır. Teklif talebinde temsili bir fotoğraf ve ölçülü yerleşim krokisi bu farkı erkenden görünür kılar.
İkinci senaryo, boru, profil, makine parçası veya saha ekipmanının araçtan alınarak montaj noktasına yaklaştırılmasıdır. Uzun yükün ağırlık merkezi kancanın altında olsa bile yükün iki ucunun yapılara, insanlara veya araca yaklaşması ayrı bir risk oluşturur. Uygun sapan düzeni, yönlendirme ipi ve işaretçi ihtiyacı çalışma planında belirlenir. Vincin erişmesi tek başına yeterli değildir; yükün bütün güzergâhı güvenli ve gözlenebilir olmalıdır.
Sık yer değiştiren işler
Üçüncü senaryo, gün boyunca farklı noktalarda kısa süreli kaldırmalar yapan servis aracıdır. Bu kullanımda hızlı kurulum önemli görünse de ayakların her seferinde doğru yerleştirilmesi, aracın seviyesinin değerlendirilmesi ve çalışma alanının ayrılması atlanamaz. Sık yer değiştirme; kilitlerin, hortumların, kumanda elemanlarının ve yol konumu emniyetinin daha düzenli izlenmesini gerektirir. Çevrim sayısı bakım planını takvim süresinden bağımsız biçimde ağırlaştırabilir.
Kritik görevi ayırın
Görev tarifi belirsiz bırakıldığında proje gereğinden ağır, pahalı veya kullanışsız olabileceği gibi gerçek iş noktasında yetersiz de kalabilir. En ağır yük tek başına doğru başlangıç değildir; en sık kaldırılan yük, en uzak gerekli bırakma noktası ve nadiren karşılaşılan kritik görev ayrı ayrı yazılmalıdır. Böylece günlük verimlilik ile uç durum güvenliği birbirine karıştırılmadan değerlendirilir ve müşterinin gerçekten kullanacağı çalışma zarfı ortaya çıkar.
Mafsal geometrisi ve çalışma zarfı
Çalışma zarfı, kancanın yalnız en uzak erişimini değil, bomun farklı açılarda ulaşabildiği bütün bölgeyi anlatır. Eklemli yapı bir engelin üzerinden veya yanından yaklaşmaya yardımcı olabilir; fakat her konum aynı kapasiteyi sunmaz. Bom açısı, uzatma durumu, dönüş yönü ve ayak konfigürasyonu yük tablosundaki izinli çalışma noktasını belirler. Proje görüşmesinde yalnız 'kaç metre uzar' sorusu yerine yükün nereden alınıp nereye bırakılacağı çizilmelidir.
Mafsal sayısını artırmak otomatik olarak daha iyi vinç anlamına gelmez. Her eklem hareket kabiliyeti kazandırırken ağırlık, hidrolik eleman, hortum geçişi ve bakım noktası ekler. Dar bir kapı arkasına erişme ihtiyacı olan görevle açık sahada yana boşaltma yapan görev aynı geometriyi gerektirmez. En uygun düzen, hareket çeşitliliği ile aracın taşıma görevi ve bakım imkânı arasında dengelenir.

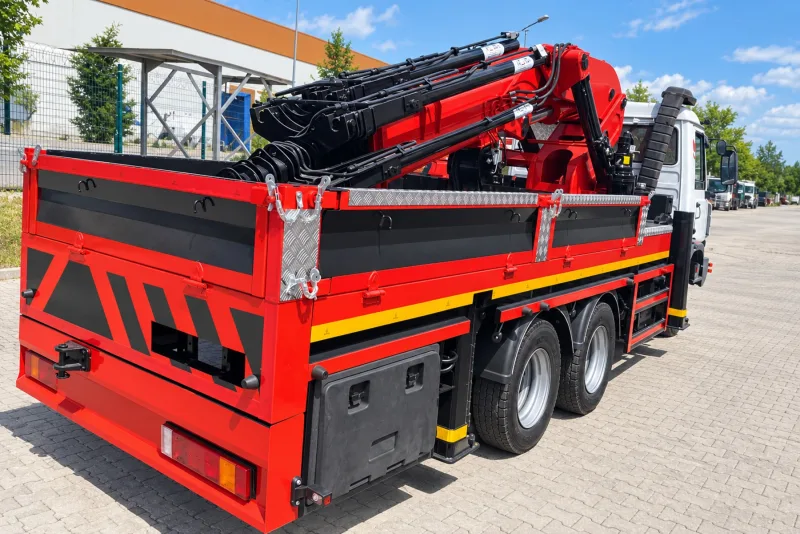

Yol konumu
Bomun yol konumunda toplanması da çalışma kadar önemlidir. Kilitleme düzeni, taşıma sırasında titreşim ve darbelerle istenmeyen hareketi önlemeli; hortumlar keskin kenara sürtmemeli; kanca veya ataşman serbest sallanmamalıdır. Toplanmış bom sürücünün görüşünü, aracın aydınlatmasını veya güvenli erişimi engellememelidir. Yol öncesi kontrol listesi, bom tamamen açıkken yapılan işletme kontrolünden farklı maddeler içerir.
Çalışma zarfı çizimi
Bir çalışma zarfı çizimi hazırlanırken aracın kendisi, kasa, kabin, denge ayakları ve çevredeki engeller aynı görünümde ele alınır. Yükün yüksekliği ve yüzeyi de önemlidir; geniş bir parçanın rüzgâr etkisi küçük bir kütleninkinden farklı olabilir. Kesin sınırlar ürünün yük tablosu ve kullanım talimatından alınır. Sahada tahminle yeni bir çalışma noktası yaratılmaz, limit elemanları devre dışı bırakılmaz.
Yük tablosunu tekliften sahaya taşımak
Yük tablosu, vinç seçiminin satış broşüründeki kapasite satırından sahadaki gerçek kaldırmaya çevrildiği belgedir. Operatör; yükün doğrulanmış ağırlığını, kanca ve kaldırma aksesuarlarının toplamını, çalışma yarıçapını ve kullanılan bom konfigürasyonunu birlikte değerlendirir. Tablodaki değerlerden biri bilinmiyorsa güvenli sonuç varsayımla kurulmaz. Yükün ağırlık merkezi değişebilen sıvı, düzensiz makine veya paketlerde ek planlama gerekir.
Yarıçapı doğru okuyun
Çalışma yarıçapı dönüş ekseni ile yük doğrultusu arasındaki yatay uzaklık olarak ele alınır; bomun fiziksel uzunluğu ile aynı kavram değildir. Kanca aracın yakınındayken izin verilen değer, bom açıldıkça azalır. Bu nedenle müşterinin '30 tonluk vinç' demesi, uzakta 30 ton kaldırma talebi olarak kabul edilmez. Teklifte kritik her görev için yük ve yarıçap çifti ayrı satırda verilmelidir.
Aksesuarları toplam yüke katın
Kaldırma aksesuarları görünmez ağırlık değildir. Sapan, travers, kanca bloğu ve işe özel ataşman da sistemin taşıdığı toplamın parçasıdır. Uzun yüklerde travers seçimi yükün dengelenmesine yardımcı olurken toplam yükü artırır. Aksesuarın kapasitesi, açısı ve durumu ayrıca doğrulanır; vinç kapasitesinin uygun olması yetersiz bir sapan düzenini güvenli hale getirmez.

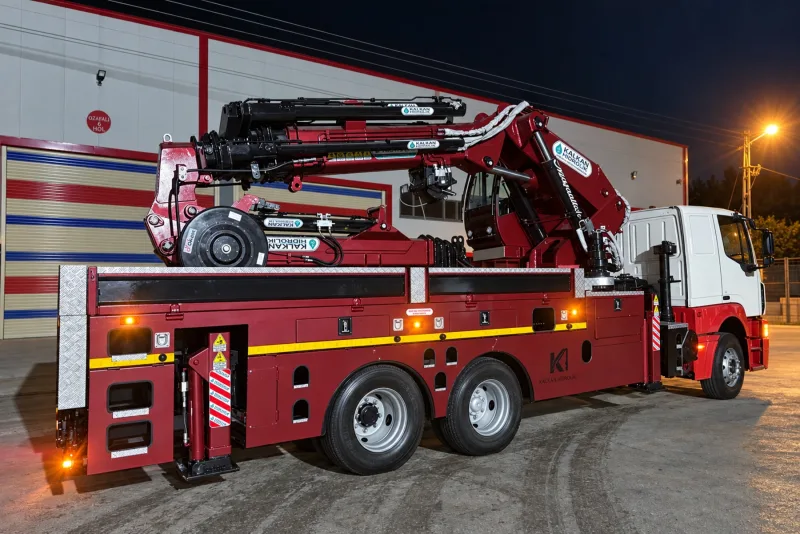

Kumanda, görüş ve haberleşme düzeni
Kumanda seçimi operatörün yükü, kancayı ve çevredeki kişileri görebildiği konumla başlar. Araç yanındaki sabit kumanda basit görevlerde doğrudan geri bildirim sağlayabilir; radyo kumanda operatörün uygun görüş noktasına geçmesine yardımcı olabilir. Fakat uzaktan kumanda, güvenli görüşü kendiliğinden garanti etmez. Operatör hareket sırasında yürüyorsa zemin, araç trafiği ve bomun dönüş alanı için ayrıca korunmuş bir güzergâh gerekir.
Görüş kesildiğinde işaretçi kullanılması, iki kişinin aynı anda komut vermesi anlamına gelmez. İşaretler çalışma öncesinde kararlaştırılır, tek yönlendirme kaynağı belirlenir ve acil durdurma işareti sahadaki herkesçe bilinir. Telsiz kullanılıyorsa kanal, bağlantı ve kısa komut dili denenir. Operatör anlamadığı veya çelişkili bir komutta hareketi durdurur; yükün altında ya da sıkışma bölgesinde bulunan kişiyle iletişim kurulana kadar devam etmez.
Kumanda denemesi
Kumanda kollarının nötr konuma dönüşü, acil durdurma, ikazlar ve gösterge geri bildirimi çalışma öncesi kontrolün parçasıdır. Bir hareketin ters yönde tepki vermesi, gecikmesi veya takılması küçük bir kullanım kusuru sayılmaz. Sistem güvenli konuma alınır ve neden bulunur. Kumanda etiketleri okunabilir kalmalı; sonradan eklenen bir işlev yanlış veya belirsiz etiketle işletmeye verilmemelidir.
Değişen görüş koşulları
Gece, yağış, toz veya güçlü arka ışık görüş koşullarını değiştirebilir. Aydınlatma yalnız operatör panelini değil, kanca ve yük yolunu görmeye yetmelidir. Kamera yardımcı olabilir fakat derinlik algısı, lens kirliliği ve kör bölge sınırlamaları hesaba katılır. Kamera görüntüsü sahadaki risk değerlendirmesinin, işaretçinin veya doğrudan görüşün otomatik yerine geçmez; hangi yardımın gerekli olduğu görev özelinde belirlenir.
Üretimden devreye almaya doğrulama
Görevi tanımlama
Proje, müşterinin görev listesini teknik girdilere dönüştürmekle başlar. Araç belgesi ve şase bilgileri, yüklerin ölçü ve kütleleri, kritik yarıçaplar, çalışma tarafları, ayak alanı, kullanım sıklığı ve ataşman ihtiyacı birlikte kayda alınır. Eksik veri varken kesin bom ölçüsü, teslim süresi veya fiyat varsayılmaz. Belirsizlikler teklif öncesinde görünür kılınır; hangi bilginin müşteri, araç üreticisi veya saha incelemesiyle tamamlanacağı belirlenir.
Birlikte mühendislik
Mühendislik aşamasında bom geometrisi, yük aktarımı, alt konstrüksiyon, şase bağlantısı, denge ve hidrolik devre aynı sistemin parçaları olarak ele alınır. Bir bileşeni tek başına büyütmek bütün sistemi otomatik güçlendirmez. Bağlantı çevresindeki gerilmeler, hareketli parçaların açıklıkları, hortum güzergâhı ve bakım erişimi çizim üzerinde kontrol edilir. Üretime verilen doküman ile sahada kurulacak konfigürasyon aynı revizyonu izlemelidir.
İmalat ve kabul
İmalat ve montaj boyunca malzeme ile bileşen kayıtları, ölçüler, kaynaklı bölgeler, bağlantılar, hidrolik temizlik ve işlev kontrolleri proje planına göre izlenir. Boya veya kaplama, kontrol edilmesi gereken bir birleşimi görünmez hale getirmeden önce gerekli incelemeler tamamlanır. Yük deneyi ve kabul yöntemi ilgili proje dokümanından belirlenir; internette görülen genel bir katsayı ya da başka ürüne ait değer bu projeye taşınmaz.
Eğitim ve kayıt
Devreye alma yalnız vincin hareket ettiğini göstermek değildir. Operatöre yük tablosu, doğru kurulum, yol konumu, günlük kontrol, acil durdurma ve arıza halinde ekipmanı güvenli bırakma anlatılır. Teslim edilen talimatlar ve kayıtlar ürünle birlikte saklanır. Sonradan araç, bom, ataşman veya kumanda üzerinde değişiklik planlanırsa özgün değerlendirme yeniden açılır; değişikliğin kapasite ve emniyet işlevlerine etkisi doğrulanmadan uygulama yapılmaz.
İşletme maliyetini yalnız satın alma bedeliyle ölçmemek
Katlanır bomlu kamyon vincinin toplam maliyeti, ilk alım bedelinden daha geniştir. Aracın yakıtı ve bakımı, üst yapının periyodik işleri, kaldırma aksesuarları, operatör eğitimi, kontrol kayıtları, iş sırasında ayrılan alan ve ekipmanın kullanım dışı kaldığı süre birlikte düşünülür. Ucuz görünen fakat günlük göreve uymayan bir yerleşim, her kaldırmada ilave manevra veya ikinci araç gerektirerek işletme giderini büyütebilir. Karşılaştırma, aynı görev listesini yerine getiren seçenekler arasında yapılmalıdır.
Doğru boyutlandırma
Doğru boyutlandırma en büyük etiketi seçmek değildir. Gereğinden ağır üst yapı aracın taşıma görevini daraltabilir; gereğinden küçük sistem ise kritik yükte sürekli sınırına yaklaşır veya işi tamamlayamaz. En sık yapılan kaldırmaların verimli bölgeye, seyrek fakat zorunlu görevlerin ise doğrulanmış sınırlar içine yerleşmesi aranır. Müşteri, yıl içindeki tipik işlerini ve nadir uç durumları ayırdığında mühendislik ekibi kapasite, erişim ve araç etkisini daha dengeli değerlendirebilir.
Bakım erişimi
Bakım erişimi de ömür boyu maliyetin parçasıdır. Gresleme noktalarına, filtrelere, hortum bağlantılarına ve kontrol edilecek kaynaklı bölgelere ulaşmak güçse basit işler ertelenebilir. İyi yerleşim; operatörün günlük gözlemini kolaylaştırır, servis sırasında gereksiz sökümü azaltır ve erken bulgunun büyümeden ele alınmasına yardımcı olur. Buna rağmen bakım aralığı sayfadan çıkarılmaz; kesin görevler ve süreler teslim edilen üretici talimatı, kullanım yoğunluğu ve ortam şartlarıyla belirlenir.

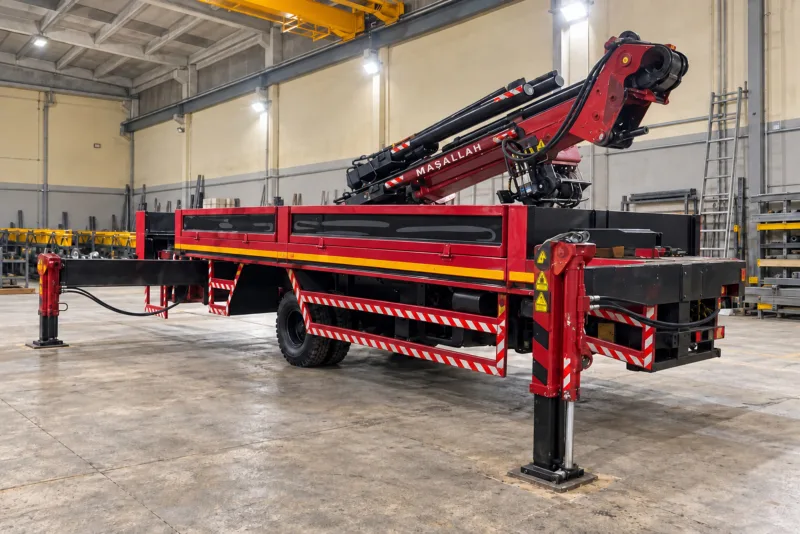

Mobil vinç nerede kullanılır
Katlanır bomlu ve kabinli kamyon vinçleri en sık inşaat malzemesi teslimatında, saha içi yükleme-boşaltmada, prefabrik veya çelik yapı elemanlarının taşınmasında ve makine/ekipman montajında kullanılır. Sabit bir vinç yatırımının ekonomik olmadığı, ancak düzenli kaldırma ihtiyacı olan işletmeler için de kalıcı bir çözüm oluşturur.
Hurda yükleme vinci; geri dönüşüm tesisleri, hurdacılık, metal işleme ve atık ayrıştırma gibi düzensiz malzemenin elleçlendiği alanlarda görev yapar. Oto kurtarma aracı; karayolu kurtarma, filo yönetimi ve servis operasyonlarının parçasıdır. Hidrolik sepet ise bakım, elektrik-aydınlatma işleri, budama ve yüksekte erişim gerektiren her türlü servis çalışmasında kullanılır.

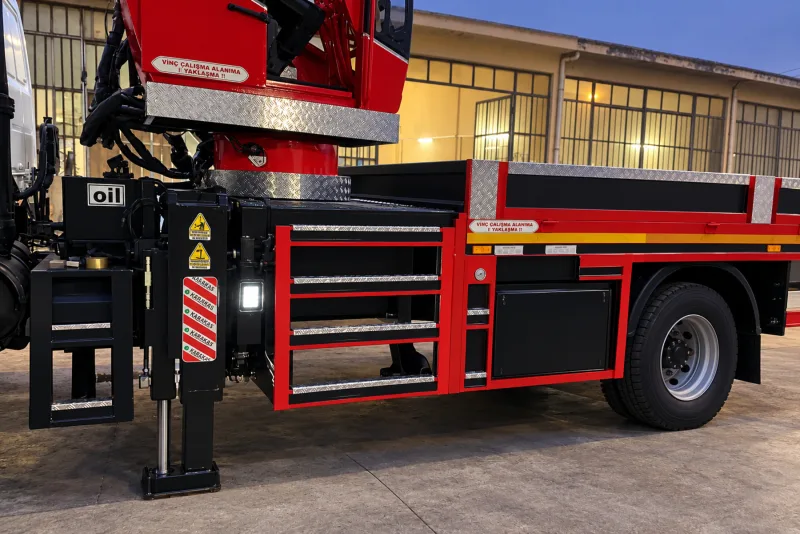

Hangi görev için hangi çözüm
Altı çözüm grubunu bir arada gördükten sonra akla gelen ilk soru genellikle 'benim görevim için hangisi doğru' olur. Kesin cevap her zaman görev tanımına bakılarak verilir, ama aşağıdaki tablo ilk yönlendirme için kullanılabilecek genel bir çerçeve sunar. Buradaki eşleşmeler kesin kural değil, başlangıç noktasıdır; birçok işletme aynı anda birden fazla grubu farklı görevler için kullanır.
Tablodaki her satır, sayfanın ilgili bölümünde daha ayrıntılı anlatılan bir çözüm grubuna karşılık gelir. Görev birden fazla kategoriye giriyorsa (örneğin hem taşıma hem yükleme), genellikle daha esnek olan katlanır bomlu grup başlangıç noktası olarak değerlendirilir ve ihtiyaç büyüdükçe kabinli gruba geçiş konuşulur.

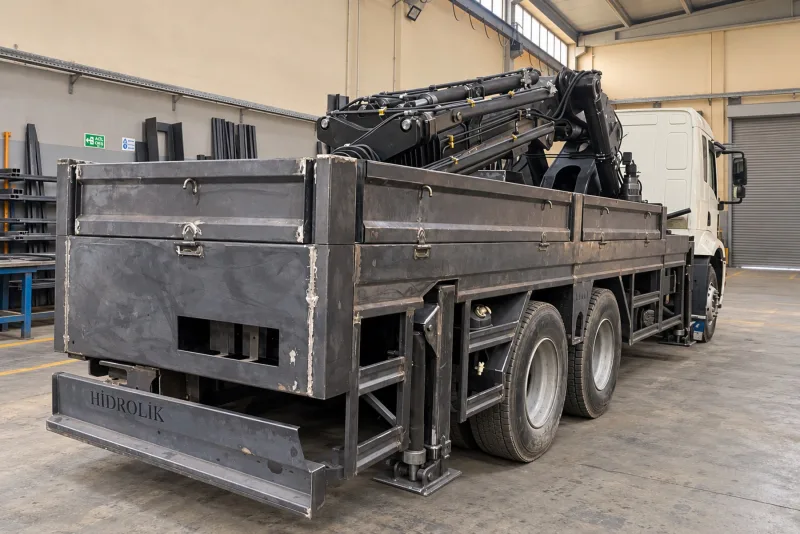

Kapasite ve çalışma yarıçapı ilişkisi
Mobil vinç seçiminde en sık yapılan hata, tek bir ton değerine bakıp kararı orada vermektir. Oysa bir araç üstü vincin gerçek kaldırma gücü, yük tablosu adı verilen ve çalışma yarıçapına göre değişen bir eğri ile tanımlanır. Bom aracın yakınına çekildiğinde ulaşılan tepe kapasite, bom uzatıldıkça düzenli olarak azalır; bu ilişkiye yük momenti denir ve kaldırılan yükle çalışma uzaklığının çarpımına dayanır.
Bu nedenle doğru soru 'kaç ton kaldırıyor' değil, 'bu yarıçapta kaç ton kaldırıyor'dur. Aynı model, kısa yarıçapta nominal kapasitesine yakın çalışırken, bom tam açıldığında çok daha düşük bir yükle sınırlı kalabilir. Teklif ve seçim aşamasında yükün ağırlığı kadar, kaldırılacağı veya taşınacağı noktanın araca olan uzaklığı da mutlaka belirtilmelidir.

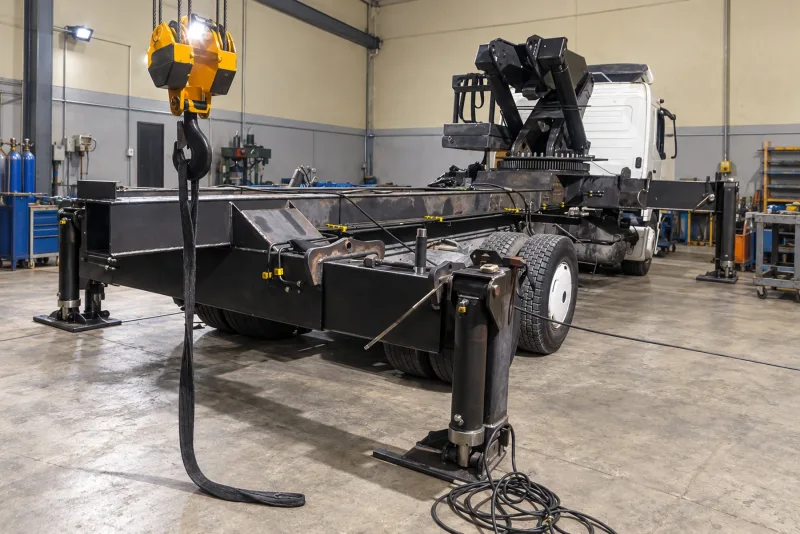

Güç aktarımı ve hidrolik sistem
Mobil vinç ailesinin tamamında hareket, taşıyıcı aracın motorundan alınan güçle çalışan bir hidrolik sistem üzerinden sağlanır. Motor gücü, genellikle bir güç aktarma organı (PTO) üzerinden hidrolik pompaya iletilir; pompa bu mekanik gücü basınçlı akışkana dönüştürür ve bu akışkan valf blokları üzerinden silindirlere ve hidrolik motorlara yönlendirilir. Bom hareketi, dönüş, denge ayaklarının açılması ve varsa ataşman hareketi aynı sistemin farklı çıkışlarıdır.
Basınç emniyet valfleri, sistemi tasarım sınırının üzerindeki basınca karşı korur; bir hat tıkandığında veya aşırı yüklendiğinde akışkanı güvenli şekilde tahliye ederek hem ekipmanı hem operatörü korur. Hortum ve bağlantı elemanlarının doğru basınç sınıfında seçilmesi, bu emniyet zincirinin bir parçasıdır — düşük sınıf bir hortum, görünürde çalışsa da beklenmeyen bir anda patlayabilir.
Şase uyumu, denge ayakları ve zemin
Bir mobil vinç, taşıyıcı araçtan bağımsız bir ürün değildir. Şase yerleşimi, dingil yükleri, aracın ağırlık dağılımı ve ekipmanın araç üzerindeki konumu, vincin güvenli çalışabileceği sınırları doğrudan belirler. Aynı üst yapı, farklı bir şasiye monte edildiğinde farklı bir denge davranışı gösterebilir; bu yüzden şase-üst yapı uyumu proje başında mühendislik hesabıyla doğrulanır.
Denge ayakları, çalışma sırasında aracı destekleyen açılır elemanlardır ve vincin devrilmeden çalışabilmesi için gereken destek alanını oluşturur. Ayakların açılacağı alan, aracın etrafında engelsiz ve yeterli olmalıdır; dar sahalarda kısmi açılım gerekebilir, bu durumda kapasite tabloları da buna göre düşer.
Güvenli çalışma: yük tablosu, enerji hattı ve rüzgâr
Güvenli bir kaldırma operasyonu, çalışmaya başlamadan önce yük tablosunun doğru okunmasıyla başlar. Operatör; yükün ağırlığını, kaldırılacağı ve bırakılacağı noktanın araca olan yatay uzaklığını ve bom açısını bilerek tabloya bakar. Tablodaki değer aşıldığında moment sınırlayıcı devreye girer; bu sistemin devre dışı bırakılması veya görmezden gelinmesi kabul edilemez.
Enerji hatlarına yakın çalışma, mobil vinçlerde ayrı bir risk kategorisidir. Bom veya yük, gerilim altındaki bir hatta temas etmeden de belirli bir mesafede elektrik atlaması riski taşıyabilir; bu yüzden hat kesin olarak enerjisiz hale getirilmedikçe güvenli mesafe, ilgili mevzuat ve işletmenin risk değerlendirmesine göre belirlenir ve saha ekibiyle önceden netleştirilir.
Mevzuat ve periyodik kontrol
Türkiye'de iş ekipmanlarının kullanımı 6331 sayılı İş Sağlığı ve Güvenliği Kanunu'na dayanan İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği'nde düzenlenir. Bu yönetmeliğin ekinde, kaldırma ve iletme ekipmanları da dahil olmak üzere belirli iş ekipmanlarının, standartlarda aksi belirtilmedikçe en az yılda bir defa yetkili kişilerce periyodik kontrolden geçirilmesi öngörülür. Yoğun kullanım veya çok vardiyalı çalışmada üretici talimatı daha kısa bir periyot belirleyebilir.
Araç üstü yük vinçleri (katlanır bomlu ve kabinli kamyon vinçleri), Avrupa'da tasarım, hesap ve test kurallarını tanımlayan EN 12999 standardının kapsamında değerlendirilen bir ürün grubudur. Hidrolik sepet gibi insan taşıyan yükseltilebilir platformlar ise EN 280 standardının konusudur. Bu standartlar; yapısal hesap, stabilite kriterleri, güvenlik donanımı ve muayene esaslarını tanımlar.
Bakım yaklaşımı ve günlük kontrol
Mobil vinç ailesinde bakım, sabit bir vince göre iki kat önemlidir: hem kaldırma mekanizması hem de taşıyıcı araç aynı anda izlenir. Her vardiya öncesinde hortumlar, bağlantılar, emniyet elemanları, kumandalar ve denge ayağı düzeni gözle kontrol edilir; olağandışı bir bulgu varsa ekipman çalıştırılmadan önce teknik değerlendirme yapılır.
Periyodik bakımda pim-burç bölgeleri, hidrolik silindirler, yağ kaçakları, taşıyıcı bağlantılar ve mafsal noktaları ayrıca izlenir. Hurda yükleme gibi ağır aşınma gören uygulamalarda bu kontrollerin sıklığı artırılır. Kesin bakım adımları ve aralıkları, üretilen sistemin kendi kullanma ve bakım talimatına göre yürütülür; burada anlatılan genel çerçeve, o talimatın yerini tutmaz.
Sık karşılaşılan hatalar
En sık görülen hata, kapasiteyi tek bir ton değeriyle değerlendirip çalışma yarıçapını hesaba katmamaktır. İkinci sık hata, denge ayaklarının yetersiz veya eşitsiz açılmasıdır; bu durum vincin nominal kapasitesinin çok altında bile devrilme riski oluşturabilir. Üçüncüsü, zemin taşıma gücünün göz ardı edilmesidir — sağlam görünen bir zemin, nokta yük altında yetersiz kalabilir.
Bakım tarafında en sık tekrarlanan hata, belirti ortaya çıkana kadar günlük kontrolün atlanmasıdır; hortum kaçağı veya pim boşluğu küçükken fark edilirse basit bir müdahaleyle çözülür, ihmal edilirse daha büyük bir arızaya dönüşür. Ataşman veya kavrayıcı değişimlerinde teknik uyumun doğrulanmadan yapılması da hidrolik sistemde beklenmeyen yüklenmeye yol açabilir.

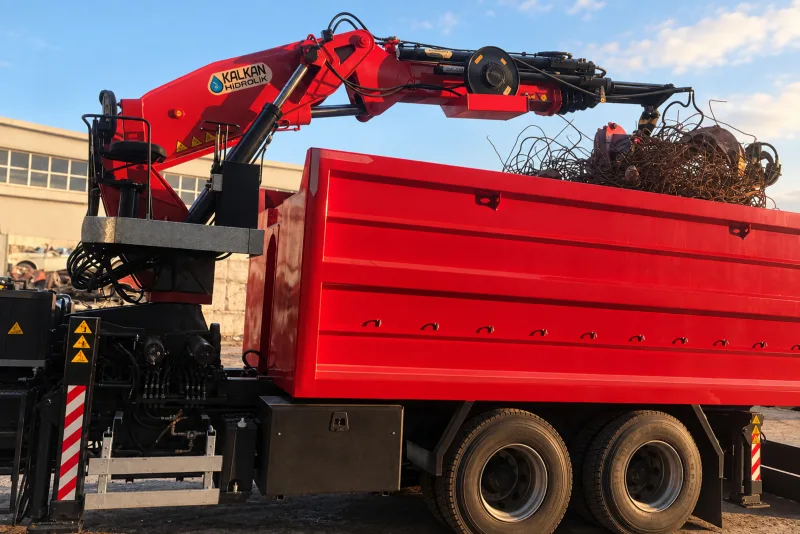

Taşıyıcı araç ve şase seçimi
Mobil vinçte doğru üst yapıyı seçmek işin yalnız yarısıdır; diğer yarısı, bu üst yapıyı güvenle taşıyacak aracı belirlemektir. Ruhsatta yazan toplam taşıma sınıfı tek başına yeterli olmaz. Dingil yerleri, dingil başına izin verilen yükler, kabin ile kasa arasındaki kullanılabilir alan, yakıt deposu ve egzoz gibi mevcut donanımlar ile şasinin bağlantıya uygun bölgeleri birlikte incelenir. Vinç, yardımcı şase, denge ayakları, hidrolik yağ deposu ve ataşmanlar araca eklendiğinde kalan faydalı yük değişir; dolayısıyla aracın yük taşıma görevi de proje hesabına dahil edilir.
Yerleşim kararı, aracın yoldaki davranışını ve sahadaki erişimini aynı anda etkiler. Üst yapının kabin arkasına, arka bölgeye veya göreve özel başka bir konuma yerleştirilmesi; dingiller arasındaki yük dağılımını, kasa boyunu, dönüş hareket alanını ve operatörün görüşünü değiştirir. Bu nedenle katalogdaki bir fotoğrafı aynen kopyalamak yerine, gerçek aracın teknik bilgileri ve yapacağı iş üzerinden yerleşim çizimi hazırlanır. Araç henüz satın alınmadıysa vinç ve araç seçimini birlikte yürütmek, sonradan ortaya çıkabilecek alan ve ağırlık uyuşmazlıklarını azaltır.
Günlük, haftalık ve planlı bakım takvimi
Bakım takviminin ilk katmanı her vardiya öncesindeki kısa operatör kontrolüdür. Amaç sökme veya ayar yapmak değil, sistemi çalıştırmadan fark edilebilecek bir sorunu yakalamaktır. Araç dengeli bir yerdeyken hidrolik hortumlarda sürtünme, kabarma veya yağ izi; silindir millerinde çizik; pim ve emniyet elemanlarında eksik; kanca ya da ataşmanda gözle görülür deformasyon aranır. Kumanda, acil durdurma, uyarılar ve denge ayağı hareketleri yüksüz olarak denenir. Zeminde yeni bir yağ lekesi veya bir önceki vardiyadan farklı ses-hareket varsa kayıt açılır; neden anlaşılmadan yüklü denemeye geçilmez.
Haftalık kontrol, günlük bakışın ulaşamadığı ayrıntılara odaklanır. Mafsal bölgeleri temizlenerek pim-burç çevresi, hortum kelepçeleri, dönüş bölgesi, cıvatalı bağlantılar ve elektrik kabloları incelenir. Yağlama noktaları, yalnız doğru yağ ve kullanma talimatındaki yöntemle tamamlanır; farklı yağları rastgele karıştırmak veya kirli gresörlüğe doğrudan yağ basmak bakım değil yeni bir arıza kaynağı olabilir. Radyo kumanda kullanılıyorsa gövde, batarya, durdurma işlevi ve yedek kumanda düzeni de kontrol listesine girer.
İkinci el mobil vinç ve yenileme kararı
İkinci el bir mobil vinçte ilk soru boyanın ne kadar yeni olduğu değil, ekipmanın kimliğinin ve geçmişinin izlenip izlenemediğidir. Model ve seri bilgisi, kullanma-bakım dokümanı, önceki periyodik kontrol raporları, bakım kayıtları ve varsa onarım belgeleri birlikte istenir. Belgesiz bir tadilat, sonradan eklenmiş ataşman veya kaynağı bilinmeyen emniyet sistemi değişikliği; ekipman çalışıyor görünse bile belirsizlik yaratır. Saat veya kilometre bilgisi tek başına yıpranmayı anlatmaz; yük profili, ortam, operatör alışkanlığı ve bakım disiplini aynı derecede önemlidir.
Fiziksel inceleme temizleme sonrasında ve yüksüz işlev denemesiyle başlar. Bom ve yardımcı şase üzerinde çatlak belirtisi, kalıcı şekil değişikliği, yoğun korozyon ve onarım izi; pim-burçlarda olağandışı boşluk; hortumlarda sertleşme, sürtünme ve uygunsuz ek; silindirlerde kaçak veya düzensiz hareket aranır. Denge ayaklarının açılması, kilitleri, kumandalar, sınırlayıcılar ve acil işlevler doğrulanır. Bu inceleme yetkin kişilerce yapılmalı; gözle görülemeyen yapısal durum için gerekli muayene yöntemi teknik uzman tarafından belirlenmelidir.
Teklif ve proje süreci
Bir mobil vinç projesi, tek bir ürün numarası seçilerek değil, görev tanımıyla başlar. İlk görüşmede yükün ağırlığı ve şekli, çalışma yarıçapı, kullanım sıklığı, taşıyıcı araç bilgisi ve saha koşulları (zemin, erişim, varsa enerji hattı yakınlığı) birlikte netleştirilir. Bu bilgiler ne kadar eksiksizse, verilecek kapasite ve konfigürasyon önerisi de o kadar isabetli olur.
İkinci aşama mühendislik doğrulamasıdır: şase-üst yapı uyumu, denge hesabı ve hidrolik sistem boyutlandırması bu adımda yapılır. Ardından imalat süreci başlar; üretim tamamlandığında sistem yük testinden geçirilir ve montaj için araca entegre edilir. Devreye alma aşaması, sistemin çalıştığının gösterilmesinin yanı sıra operatör eğitimini de kapsar — bu adım atlanmaz.
| Karar girdisi | Neden gereklidir |
|---|---|
| Yük ve ağırlık merkezi | Kanca altındaki toplam yük ile kaldırma düzenini belirlemek |
| Çalışma yarıçapı | Yük tablosundaki doğru çalışma noktasını seçmek |
| Taşıyıcı araç | Şase, dingil dağılımı ve yerleşim uyumunu doğrulamak |
| Saha ve zemin | Ayak yerleşimi ile güvenli çalışma alanını planlamak |
| Kullanım sıklığı | Hidrolik, kumanda ve bakım yaklaşımını göreve uyarlamak |
Teknik terimler
| Terim | Ne anlama gelir? |
|---|---|
| Mafsallı bom | Pimli eklem noktalarından açılıp yol konumunda katlanabilen bom düzeni. |
| Çalışma yarıçapı | Vincin dönüş ekseni ile yük doğrultusu arasındaki yatay uzaklık. |
| Yük tablosu | İzin verilen yükün bom konumu ve yarıçapa göre değişimini gösteren üretici belgesi. |
| Yük momenti | Yük ile çalışma yarıçapının birlikte oluşturduğu devrilme etkisi. |
| Alt konstrüksiyon | Vinç yüklerini üst yapıdan araç şasisine dağıtan taşıyıcı bölüm. |
| Denge ayağı | Çalışma sırasında destek alanını büyüten açılır taşıyıcı eleman. |
| PTO | Araç motorundan hidrolik pompaya güç aktarılmasını sağlayan güç çıkışı. |
| Ataşman | Kanca yerine veya kancayla birlikte kullanılan göreve özel uç ekipman. |
| Yol konumu | Bom, ayak ve aksesuarların araç hareketi için kilitlenmiş taşıma düzeni. |
| İşaretçi | Operatör görüşü sınırlıyken önceden kararlaştırılmış işaretlerle yönlendiren kişi. |
Sık sorulan sorular
Hangi kapasitelerde katlanır bomlu vinç ürettiniz?
Terra Cranes 8, 13, 16, 20 ve 30 ton kapasite etiketli katlanır bomlu modeller tamamladı. Yeni ihtiyaç görev ve araç verileriyle ayrıca değerlendirilir.
30 tonluk model her uzaklıkta 30 ton kaldırır mı?
Hayır. İzin verilen yük çalışma yarıçapı, bom konfigürasyonu ve destek düzeniyle değişir; modelin yük tablosu esas alınır.
Bom uzunluğunu nasıl seçiyorsunuz?
Tek bir sabit uzunluk verilmez. Yükün alınacağı ve bırakılacağı noktalar, engeller, araç yerleşimi ve yük tablosu birlikte değerlendirilir.
Katlanır bomlu vinç her kamyona takılır mı?
Hayır. Şase, dingil dağılımı, mevcut kasa alanı, araç üreticisi verileri ve bağlantı düzeni araç özelinde doğrulanır.
Araç aynı zamanda yük taşımaya devam eder mi?
Bu ürünün temel amacı taşıma ile kaldırmayı birleştirmektir; fakat üst yapının ağırlığı ve yerleşimi aracın kullanılabilir taşıma kapasitesini etkiler.
Denge ayakları her kaldırmada açılmalı mı?
Ürünün talimatında ve yük tablosunda tanımlanan destek konfigürasyonu uygulanır. Eksik açılmış ayakla çalışma ancak o duruma ait açık izin varsa değerlendirilir.
Radyo kumanda seçilebilir mi?
Görev, görüş, çevre koşulları ve emniyet işlevleri uygun olduğunda projede değerlendirilebilir; uzaktan kumanda tek başına güvenli görüş sağlamaz.
Kanca dışında ataşman kullanılabilir mi?
Ataşmanın kütlesi, bağlantısı, hidrolik ihtiyacı ve yük tablosuna etkisi doğrulanarak projelendirilirse kullanılabilir.
Yük testi nasıl belirlenir?
Deney yöntemi ve kabul ölçütleri ilgili proje dokümanı, uygulanabilir standartlar ve üretici prosedürüne göre belirlenir; genel bir oran uydurulmaz.
Günlük kontrolde nelere bakılır?
Bom, pim ve burçlar, hortumlar, silindirler, kanca veya ataşman, kumandalar, ayaklar, ikazlar ve görünür bağlantılar kontrol edilir.
Periyodik kontrol bakımla aynı şey midir?
Hayır. Bakım ekipmanın işlevini korur; periyodik kontrol ise yetkili kişinin ilgili mevzuat ve standart çerçevesindeki muayenesidir.
Enerji hattı yakınında çalışılabilir mi?
Hat ve saha için belirlenen güvenli yaklaşma kuralları uygulanmadan çalışma planlanmaz; tahmini bir mesafe kullanılmaz.
İkinci el üründe ilk ne incelenir?
Kimlik ve yük tablosu, değişiklik geçmişi, şase bağlantısı, yapısal bölgeler, mafsal boşlukları, hidrolik sistem ve emniyet işlevleri birlikte incelenir.
Katlanır bomlu vinç fiyatı neden sabit değil?
Araç, kapasite, çalışma zarfı, ayak düzeni, kumanda, ataşman ve montaj kapsamı her projede değiştiği için görev tanımlanmadan kesin fiyat oluşmaz.
Teklif için hangi bilgileri göndermeliyim?
Araç marka-model ve şase bilgisi, yüklerin ağırlık ve ölçüleri, kritik yarıçaplar, saha fotoğrafları, kullanım sıklığı ve istenen ataşman başlangıç için gereklidir.
İçerik; ürün seçimi, imalat ve bakım görüşmelerinde kullanılmak üzere teknik ekip tarafından hazırlanmıştır.
